Протравливатель Клен-ПСБ-10

Барабанный протравливатель-инкрустатор Клен-ПСБ-10 ведет влажную обработку семян без остановок. Он стационарный, действия непрерывного: зерно течет через машину, и препарат наносится прямо на этот поток. Камеры, которую загружают порцией, а потом выгружают, здесь нет - останавливаться незачем.

Производительность по паспорту: на протравливании до 10 т/ч (мерили на пшенице, у которой плотность семян не ниже 780 кг/куб. м), на инкрустировании до 2 т/ч. Во втором случае цифра меньше, потому что раствора расходуется больше, а пленке надо дать закрепиться на оболочке. Подключение - к трехфазной сети 380 В, потребляемая мощность в пределах 1,9 кВт. Вместе с баком машина весит 506 кг.

Что происходит внутри

Обработка стартует раньше, чем семена дойдут до барабана: в приемной воронке их встречает распылитель. Поток смачивается еще на входе, россыпью, - а не тогда, когда слой уже слежался.

Барабан - следующий этап. Диаметр у него 750 мм, он вращается, семена внутри постоянно перемешиваются, и препарат растягивается по поверхности зерен. Отдельного шнека или вала с лопастями в зоне обработки конструкция не содержит - всю работу делает вращение. Выпускаемое исполнение семена не травмирует.

В гидросистему препарат идет из бака, качает его перистальтический насос на шаговом двигателе. Паспортный диапазон регулировки - 0,0-99,9 л/ч. Рабочий раствор хранится в баке на 200 л. Погружной миксер в баке работает постоянно и расслоиться препарату не дает - концентрация одинакова, идет ли первая тонна партии или последняя.

Сколько зерно пробудет в барабане, задается не электроникой, а механикой - наклоном рамы, которая опирается на регулируемые опоры. Ось положе - путь через машину дольше, обработка полнее. Настраивают машину под контролем агронома-семеновода; подача препарата при этом пересчитывается на фактическую производительность и уточняется уже в работе.

Пульт и дозатор

Бак препарата имеет собственный блок, с которого управляют дозатором. На блоке четыре кнопки и светодиодный индикатор на четыре разряда, а режимов у него два - «Тарировка» и «Работа». Норма задается ступенями по 0,1 л/ч: записали значение - и на следующей партии повторили его точно. В режиме тарировки показания привязывают к тому, сколько конкретного раствора подается на самом деле, потому что препараты различаются по вязкости и плотности. Как этот узел устроен и как настраивается, читайте на странице бак-дозатора.

Комплект поставки

Паспортный комплект короткий:

• 1 шт. - протравливатель-инкрустатор;
• 1 шт. - бак-дозатор;
• 1 шт. - руководство по эксплуатации.

Конструктивно протравливатель делится на несколько узлов. Несущая часть - сварная рама с ограждающей конструкцией. На клиноременном подвесе висит вращающийся барабан, у него свой блок привода. Есть устройства загрузки и разгрузки. Гидросистему составляют трубопроводы и распылитель. Бак пластиковый, на отдельной сварной раме; к нему относятся миксер и насос-дозатор. Управление - с пультов.

С какими культурами работает

Перечень широкий: культуры зерновые и зернобобовые, масличные и технические. Отдельной строкой идут соя, горох, чечевица. Оболочка у крупносемянных бобовых от жесткого перемешивания трескается, а здесь такого воздействия на семена нет. Без повреждений проходят также кукуруза с подсолнечником (калиброванные семенные фракции в том числе), рапс, пшеница.

Практически это весь набор, с которым работают хозяйства Тамбовской области: озимая пшеница и ячмень, соя, подсолнечник, кукуруза. Один протравливатель проходит по всему списку. Привезут его из Луганска транспортной компанией на терминал в Тамбове (проезд Энергетиков, д. 30) либо сразу в хозяйство - собственным транспортом или через перевозчика.

Перешли на другой сорт или культуру - промойте барабан и гидросистему. Чистится оборудование быстро.

Для счета на килограммы, а не на тонны - когда речь о селекционном питомнике, опытной делянке или о подборе режима перед запуском потока - у завода есть другая машина, лабораторный Клен-ПСБ-0,01.

Работа в линии

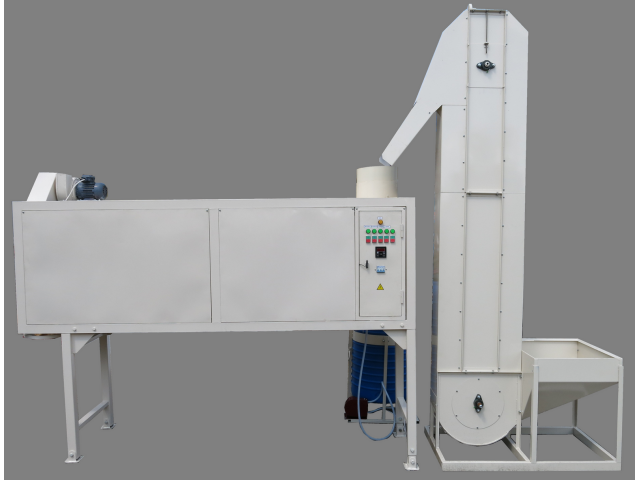

Протравливатель покупают и отдельной единицей. Но в полную силу Клен-ПСБ-10 работает внутри линии протравливания семян, где от загрузки до затаривания все идет одним потоком и вручную ничего не перегружают.

Ровный результат начинается с равномерной подачи семян в барабан, и паспорт говорит об этом прямо: вне механизированной линии подавать материал предпочтительно тихоходной норией, через промежуточный бункер. С норией тихоходной НЗ-10 поток стабилен, и сама она семена не бьет. А бункер нужен, чтобы подача не проваливалась: при провалах доза препарата на тонну начинает гулять.

С другой стороны барабана поток забирают вторая нория и устройство загрузки биг-бэг - обработанные семена сразу ложатся в контейнер, без лопаты и без хранения на полу. Комплекту не нужен фундамент: хватит ровного пола в цехе, покрытие - бетон или асфальт.

Второй бак-дозатор

В базе у протравливателя один бак, его объем 200 л. Под двухкомпонентный состав машину комплектуют иначе: баков два, распылителей тоже два. Средство защиты идет по одному контуру, жидкий инокулянт - по другому, у каждого контура собственная норма, и дозируются они раздельно.

Видео

Продаем по заводской цене и даем 18 месяцев гарантийного срока эксплуатации. И в гарантию, и после нее машину обслуживает завод, запчасти тоже поставляет он. Чтобы мы подобрали комплектацию, напишите четыре вещи: культуру, объем партии, препарат, которым протравливаете, и то, куда семена уходят после обработки. По этим сведениям определим комплектацию (хватит одного бак-дозатора или нужны два, ставить ли норию с промежуточным бункером, нужен ли узел загрузки биг-бэгов), после чего сообщим стоимость и срок поставки.
