Линия протравливания семян

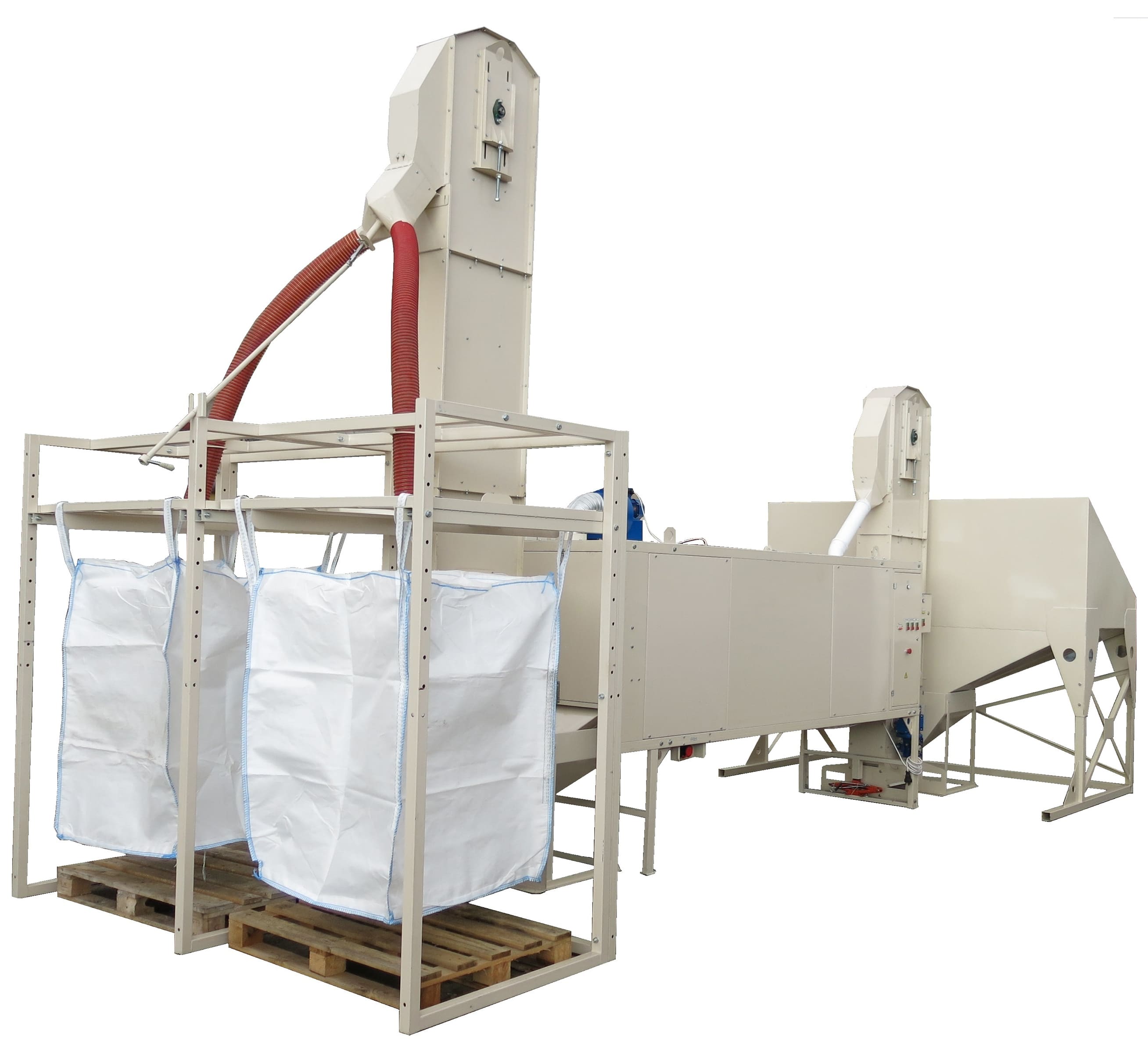

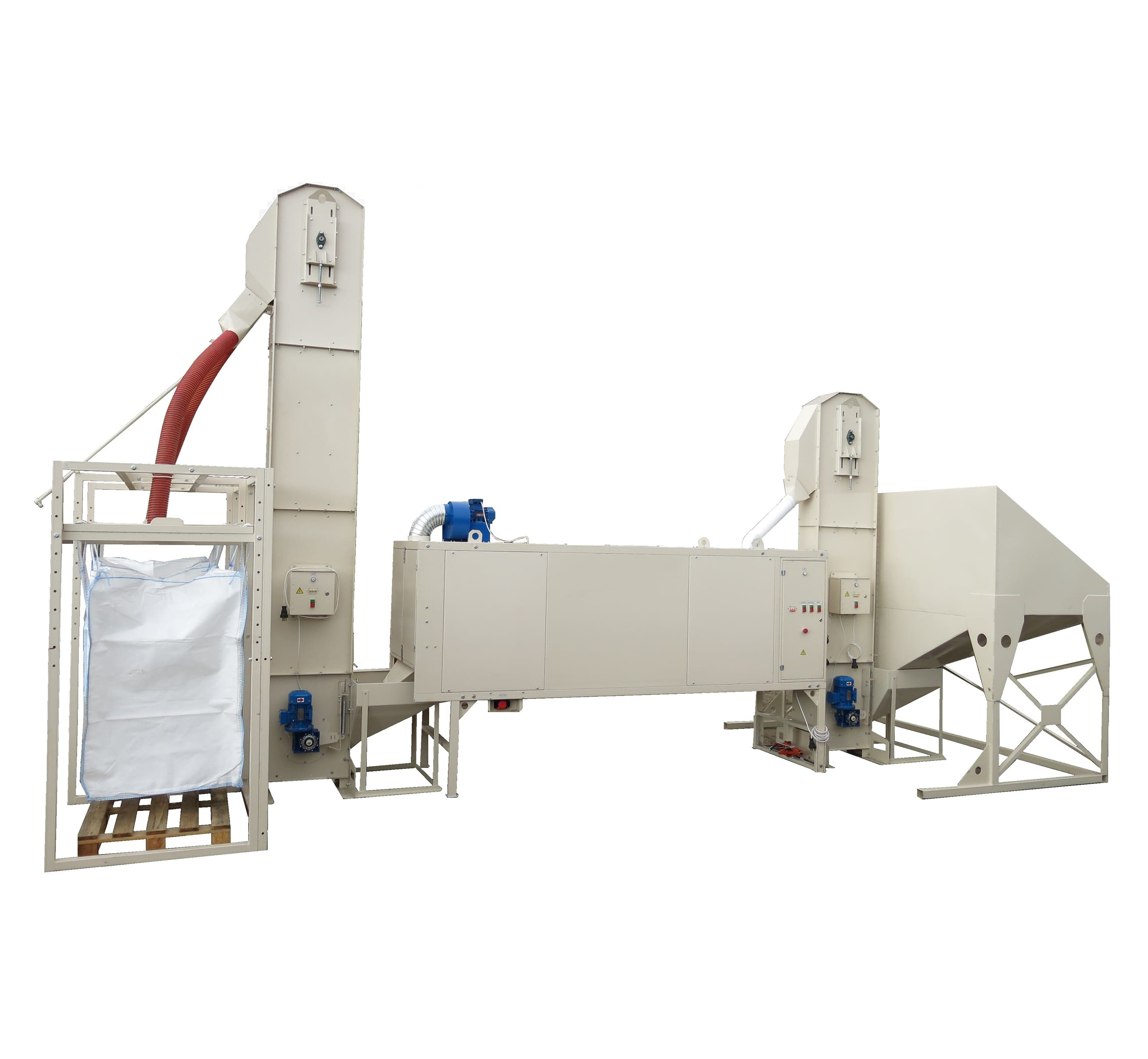

Линия протравливания семян - стационарный комплекс непрерывного действия. Пока семена движутся по нему, на них наносится протравливающий препарат либо инкрустирующий состав, производительность достигает 10 т/ч. Чужих машин в линии нет, вся она собрана из техники завода «Клен»: приемный бункер, пара тихоходных норий НЗ-10, протравливатель-инкрустатор Клен-ПСБ-10 и его бак рабочего раствора, оснастка под биг-бэги.

Вся конструкция подчинена одному требованию: по дороге от приемного бункера к биг-бэгу у семян не должны пострадать ни оболочка, ни зародыш. Отсюда оба главных решения. На подъеме работают тихоходные нории - ковш у них разгружается под действием силы тяжести, а не центробежной силы, лента движется со скоростью не выше 0,8 м/с. Препарат по семенам разносит вращающийся барабан, а не шнек и не лопастной смеситель. Для семеноводческой партии это вопрос принципа, потому что обрушенная оболочка и микротрещины снижают всхожесть.

Набор машин зависит от задачи заказчика. Важны культура, суточный объем обработки, то, как ворох попадает на линию, и то, как готовые семена отгружают. Оборудование модульное и встает без фундамента, без приямков и вообще без строительных работ.

Шесть узлов линии

Машины в линии серийные, к каждой приложены руководство по эксплуатации и паспорт. Покупать всю линию необязательно - узлы продаются и по одному. Нория в одиночку точно так же подает зерно на сепаратор или в бункер хранения, а устройство загрузки биг-бэгов можно подставить под выгрузку любой другой машины. Протравливатель тоже способен работать сам по себе, но с оговоркой из паспорта: подача в барабан должна быть равномерной, и вести ее рекомендуется тихоходной норией из промежуточного бункера.

Увеличенный бункер на входе

Объем бункера - 2,7 куб. м. С таким запасом семян линия не зависит от того, как часто подвозят материал: привезли с перерывом - подача все равно ровная. А она нужна для точной дозировки. Препарат отмеряется в литрах в час, и стоит потоку пойти рывками - норма на тонну уже не та.

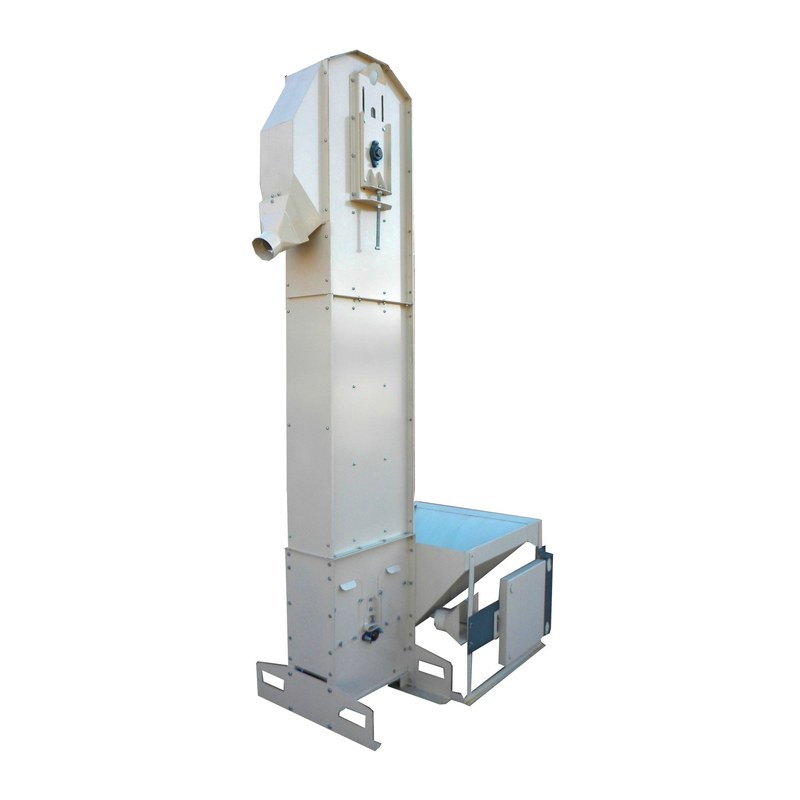

Первая нория НЗ-10: подача в протравливатель

Стоит между бункером и протравливателем: поднимает семена и ссыпает их в его загрузочное устройство. Параметры нории - до 10 т/ч, скорость ленты до 0,8 м/с, установленная мощность 1,5 кВт. Конструкция запатентована: RU 2 737 177 C1.

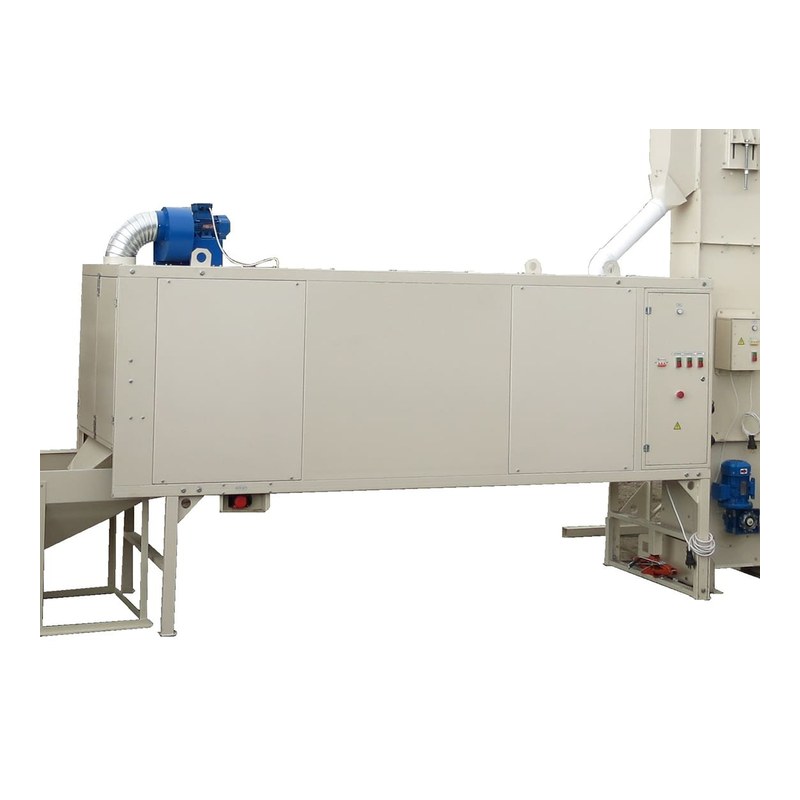

Клен-ПСБ-10: здесь наносится препарат

Барабанная машина для влажной обработки семян, работает непрерывно. Паспортная производительность зависит от режима: протравливание - до 10 т/ч, инкрустация - до 2 т/ч. Распылитель подает препарат на входе, окончательно он распределяется уже в барабане, который вращается; диаметр барабана 750 мм. По электричеству машине нужно не более 1,9 кВт, а масса изделия в сборе - до 506 кг.

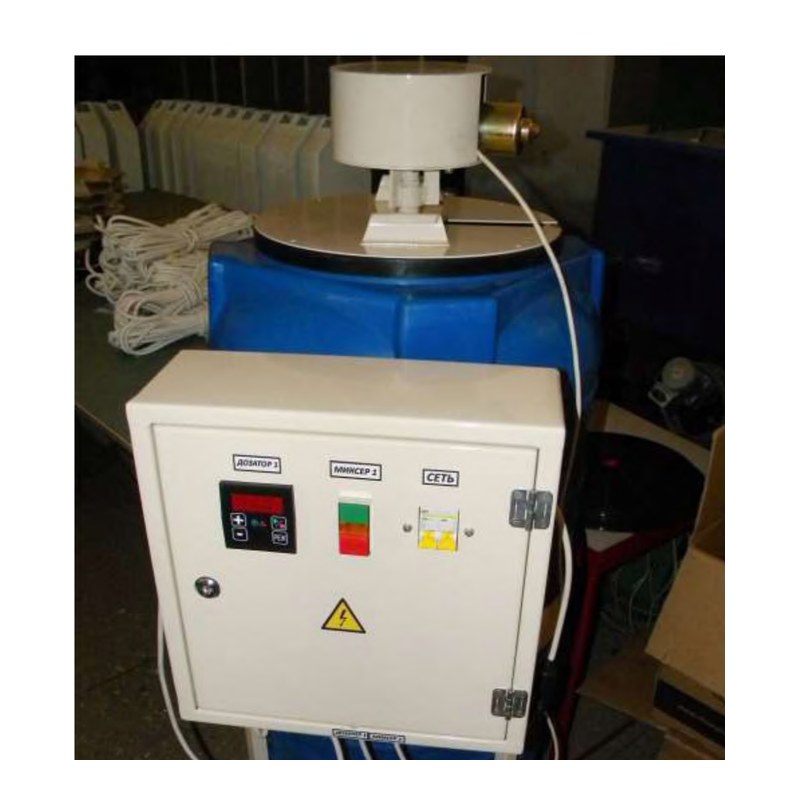

Бак-дозатор: препарат и инокулянт

В составе узла - пластиковый бак на 200 л, установленный на сварной раме, погружной миксер, насос-дозатор, пульт управления. Пока идет партия, миксер не позволяет компонентам препарата осесть на дно. Дозирует перистальтический насос на шаговом двигателе: расход устанавливается от 0,0 до 99,9 л/ч и меняется ступенями по 0,1 л/ч. Второй такой бак добавляют в линию, когда инокулянт и препарат вносятся раздельно.

Вторая нория - с переключателем потоков

Эта нория стоит после барабана: принимает обработанные семена и подает их к месту затаривания. Переключатель потоков - не самостоятельная машина, а вариант исполнения нории НЗ-10, в котором выгрузку можно перевести с одного подвешенного контейнера на другой. Контейнеры заполняются один за другим, поэтому на время смены тары линия не встает.

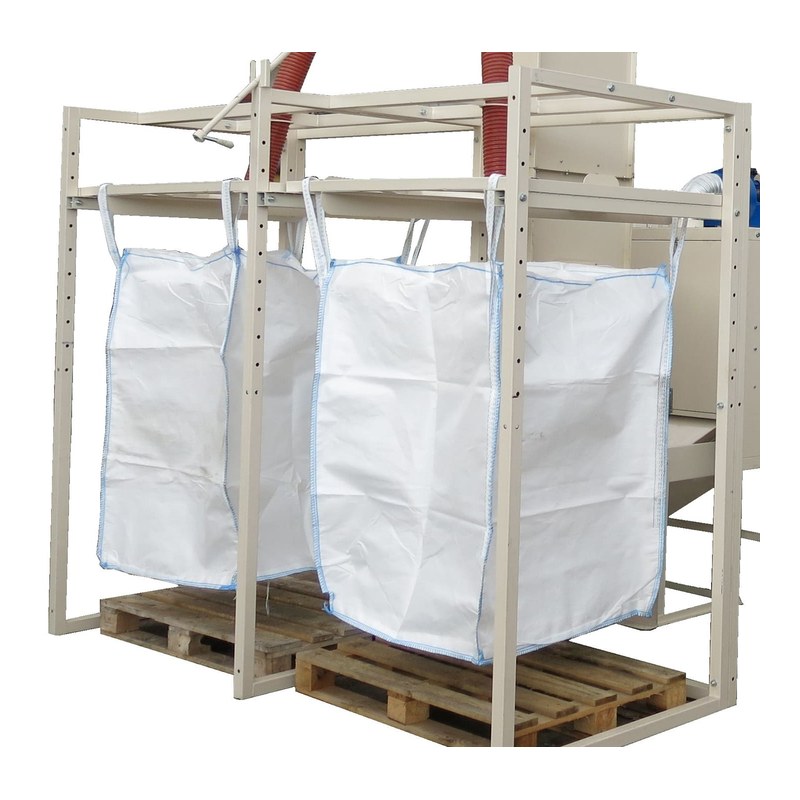

Загрузка в биг-бэги

Под выгрузкой нории стоит рама, на которую подвешивают контейнер: биг-бэг крепят за петли, и он наполняется самотеком. Крепить раму к полу не требуется, при перестановке линии она переезжает вместе с остальными узлами. Промежуточная тара не нужна.

Путь семян по линии

На вход линии нужен материал, который уже прошел очистку и калибровку, то есть линию очистки семян. Засыпанные в приемный бункер семена сами, самотеком, идут в ковши нории через проходное окно. Величину окна задает шибер приемного бункера.

Нория тихим ходом поднимает семена на ту высоту, с которой загружается протравливатель. Наверху, в головке, ковш переворачивается - материал не летит, а ссыпается в разгрузочный лоток.

Препарат попадает на семена еще до барабана: распылитель закреплен на приемном бункере протравливателя. Подачу раствора из бака ведет перистальтический насос с шаговым двигателем. Сколько подавать, указывают на пульте бак-дозатора, причем счет идет на десятые литра в час. В паспорте заложено 10 л жидкости на 1 т семян - этой нормы держатся, когда поставщик препарата не назвал свою. С порошками порядок такой: развести отдельно и готовый раствор влить в бак через сито, ячейка которого не более 0,5 мм; без сита распылитель засоряется. Перед пуском в бак наливают не меньше 10 л и на минуту включают миксер, после чего он работает уже постоянно. Расчет нормы под культуру и препарат разобран в статье о норме расхода рабочего раствора.

Следующий этап - вращающийся барабан диаметром 750 мм. Он пересыпает слой, и за счет этого препарат расходится по всей поверхности семян. Время, которое семена проводят в барабане, регулируют наклоном рамы. Опоры у рамы регулируемые, ими меняют уклон оси барабана - а от него зависит, быстро или медленно партия пройдет машину. Настройку паспорт оставляет за агрономом-семеноводом. Тот же уклон переводит линию в режим инкрустации, где по паспорту производительность до 2 т/ч.

Из барабана обработанные семена забирает вторая нория и поднимает на затаривание. Выгрузку между двумя контейнерами распределяет переключатель потоков: полный биг-бэг отцепляют и увозят тележкой для биг-бэга, а семена в это время идут во второй. Простоев из-за перецепки тары не бывает.

За счет чего семена остаются целыми

Больше всего семян в послеуборочной цепочке травмируется на подъеме. Быстроходная нория разгружает ковш центробежно: зерно выбрасывает из ковша, и оно ударяется о головку. Результат - дробление, сколы, трещиноватость, и сильнее всего они видны на подсолнечнике, кукурузе и крупноплодных бобовых. У НЗ-10 принцип обратный: при скорости до 0,8 м/с ковш успевает перевернуться и высыпать семена в лоток. Устройство ковша и башмака разобрано на странице нории тихоходной НЗ-10, а как соотносятся обе схемы подъема - в статье тихоходная нория против быстроходной.

Для Тамбовской области список не случайный: подсолнечник здесь среди главных культур, а кукурузу и сою сеют рядом с ним. Все три - из тех, на ком быстрая нория оставляет больше всего следов, поэтому линия без бросков и ударов тут к месту. В Тамбов ее отправляем транспортной компанией - получать на терминале, проезд Энергетиков, д. 30, - а в хозяйства области возим собственным транспортом или через перевозчика.

Второе место, где семя можно повредить, - узел нанесения препарата. Шнек и лопастной смеситель толкают семена принудительно, и те оказываются зажаты между стенкой и рабочим органом. В Клен-ПСБ-10 перемешивание барабанное: корпус вращается, слой пересыпается, препарат ложится на семена, и оболочка при этом не испытывает силового воздействия.

Третье - число перевалок. На линии их всего две: первая - когда семена из бункера переходят в протравливатель, вторая - когда из протравливателя в контейнер. Из барабана обработанная партия идет прямиком в биг-бэг: нет ни промежуточных емкостей, ни пересыпания вручную.

Варианты комплектации

Линию поставляем в одной из двух базовых комплектаций.

• Бак-дозатор один. Это базовая версия: на линии стоит бак рабочего раствора на 200 л с собственным дозирующим узлом.
• Бак-дозаторов два. Добавлен второй бак; насос-дозатор у него отдельный, норма расхода настраивается независимо.

Когда нужен второй бак? Во-первых, при двухкомпонентном составе, если его компоненты нельзя держать в одной емкости. Во-вторых, при обработке без пауз: пока линия расходует один бак, в другом уже готовят следующий замес. Оба случая подробно разобраны на странице бак-дозатора жидкого инокулянта.

Итог подводится при расчете: культура, суточный объем обработки, схема отгрузки - от каждого из этих условий набор узлов меняется. Цену и срок поставки сообщаем на ту комплектацию, которая сложилась под вашу задачу.

Какой нужна площадка

• Основание: ровный пол с бетонным либо асфальтовым покрытием. Обходимся без фундамента, земляных работ и анкерного крепления, но пол обязан выдержать 210 кг нории и 506 кг протравливателя с баком-дозатором.
• Питание: сеть 380 В, 3-фазная; в сумме узлы потребляют около 5 кВт.
• Высота: над норией должно оставаться свободное пространство, ее габаритная высота 3 160 мм.
• Вентиляция: протравливатель оснащен собственным вытяжным вентилятором. Если линия стоит в закрытом помещении, его выходной патрубок выводят в общую вентиляцию - тогда выхлоп не копится в цехе.
• Свободное место с двух сторон: там, где загружают приемный бункер, и там, откуда забирают полные биг-бэги.

Линия собирается из модулей и секций, так что ни проекта, ни стройки не требуется. Понадобилось изменить планировку - норию, не разбирая, переносят вилочным погрузчиком. Перед новой культурой башмак нории освобождают от остатков: для этого в нем есть люк с выдвижным поддоном. А бак, насос-дозатор и барабан протравливателя в конце работы моют чистой водой.

Видео: линия в работе

Как линия работает, можно посмотреть на канале завода - там лежат ее съемки. Видно, с каким темпом идет подача, что происходит с семенами на выгрузке нории, как заполняется тара.

Вторая запись - та же линия, снятая еще раз.

Для расчета пришлите три вводных - культуру, объем обработки, описание площадки. В ответ получите состав линии, подходящую комплектацию и цену.
