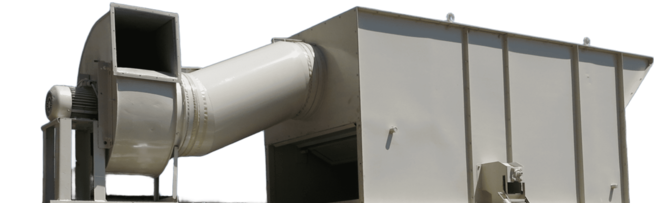

Аспирационная камера Клен-КА

Зачем сепаратору аспирационная камера

Есть сор, с которым решета не справятся, как их ни подбирай: пыль, мелкие и легкие примеси. Их убирает воздух, и для этого завод сам разработал аспирационную камеру Клен-КА - она ставится в пару к барабанному сепаратору Клен-БСЗ. Ворох делится на ходу, в воздушном потоке. Полновесное зерно воздуху не поднять: оно проходит камеру насквозь и идет по линии дальше. Все, что легче зерна, поток забирает и уносит из машины.

Размер частицы при этом роли не играет. Возьмите полову, обрывок соломы, битое или щуплое зерно - любое из них может пройти в то же отверстие решета, в которое проходит семенная фракция. По геометрии их не различить. По парусности - можно.

Как идет воздух и где остается пыль

На входе в камеру ворох ложится ровным слоем на всю ее ширину. Поэтому воздух проходит через весь поток, а не скользит по верхушке. Гонит воздух вентилятор. Его скорость подобрана с расчетом: примеси подняться должны, а полноценные семена - остаться в потоке.

В комплекте с камерой идет циклон - в него уходит загрязненный воздух. Частицы, которые воздух вынес, в циклоне тормозятся и осаждаются, наружу воздух выходит уже очищенным. Отходы оказываются в одной точке, по цеху их не разносит, - значит, камере можно работать и в закрытом помещении.

Где камера стоит в линии

Ее место - секция первичной очистки комплекса подготовки семян. Оборудование там идет в таком порядке:

1. приемный бункер;
2. тихоходная нория НЗ-10;
3. аспирационная камера Клен-КА;
4. циклон;
5. барабанный сепаратор Клен-БСЗ;
6. еще одна НЗ-10, уже с переключателем потока;
7. устройство, которое загружает контейнеры биг-бэг.

Работает цепочка так. Нория берет ворох в приемном бункере и поднимает его к камере. После камеры материал уже без пыли, и барабанный сепаратор раскладывает его решетами по фракциям. Зерно, прошедшее предварительную очистку, уходит в контейнеры: его ждет хранение либо следующая обработка. Всю схему целиком, с этим участком внутри, можно посмотреть на странице линии очистки семян.

Больше всего пользы от камеры на ворохе, который только что убран и пришел прямо от комбайна, - в нем максимум пыли, растительных остатков, обломков колоса. Ставят ее и к сепаратору, который работает отдельно, не в линии. Последовательность при этом не меняется: подача, продувка, циклон, решетный барабан.

В Тамбовской области это прежде всего уборка ячменя и озимой пшеницы: зерно везут на ток прямо с поля, и камера принимает на себя пыль с половой раньше, чем ворох дойдет до решет. С подсолнечником, соей и кукурузой принцип тот же - воздух уносит все, что легче зерна. Камеру с циклоном отправляем из Луганска вместе с сепаратором, а к уже работающему БСЗ можем прислать транспортной компанией - на терминал в Тамбове, проезд Энергетиков, д. 30.

Что меняется с камерой

• Решетному сепаратору легче. Ворох приходит в барабан обеспыленным. Решета заняты зерном, а не мелким сором с пылью.
• Решета чистят реже. Отверстия залепляются растительными остатками и пылью. Если снять их на входе, рабочее сечение барабана держится дольше.
• В помещении чище. Пыль не садится на пол, на оборудование и на места, где стоят операторы, - она организованно уходит в циклон.
• Фракции ровнее. Легкие частицы проскакивают сквозь решета вместе с семенной фракцией и снижают ее чистоту. Камера убирает их с вороха заранее.

Какими будут параметры камеры, зависит от сепаратора: их подбирают под его производительность и уточняют, когда рассчитывают комплектацию.
